Support

Downloads

SparkShape Broschüre

Willkommen in der Zukunft des Lichts – in fast jeder erdenklichen Form.

Zum Download

Casambi Kurzanleitung

Die Einrichtung und Bedienung einer SparkShape über die mobile Casambi App ist denkbar einfach. Wie es am schnellsten geht, verraten wir hier.

Zum Download

Datenblätter

Jedes Datenblatt wird individuell für Ihre Leuchte generiert und berücksichtigt alle individuell geplanten Parameter Ihrer SparkShape wie etwa Form, Größe, Lichtstrom, Lichtverteilung, Leistung und viele weitere. Zu den Datenblättern Ihrer SparkShapes gelangen sie über LightSketch.

LightSketch

Montageanleitung

Bitte verwenden Sie für die Montage die Montageanleitung.

Zum Download

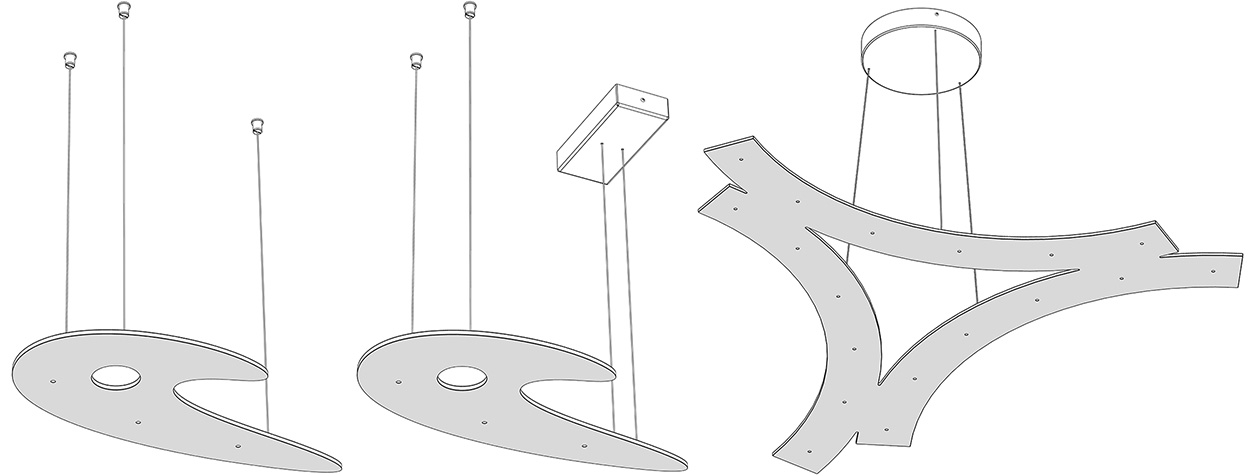

Deckenbefestigung

Stromversorgung

Die Stromversorgung kann unauffällig montiert werden, so dass das schwerelose Design der Leuchte erhalten bleibt. Bei abgehangenen Decken können wir Ihre SparkShape unsichtbar mit Strom versorgen. Dazu braucht es lediglich die eigens dafür entwickelte Deckenbefestigung, sowie ein Leuchtennetzteil, das zusammen mit den stromführenden Abhängungen eine unsichtbare Versorgung der Leuchte ermöglicht.​

Alternativ bieten wir zwei Baldachin-Formen und Größen zur Montage an einer Rohdecke. Ist der Stromauslass an Ihrer Decke bereits definiert, so können Sie die korrespondierende Lage auf der SparkShape frei nach Ihren Gegebenheiten positionieren.

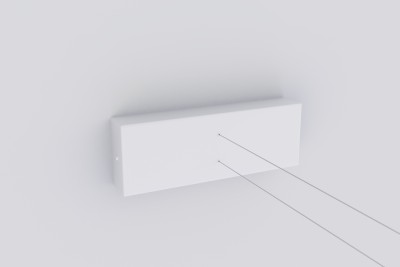

Baldachin eckig M

Zweiteiliger Baldachin zur Deckenmontage

  • Ausführung eckig für Aufnahme 65W Netzteil
  • Außenmaße 180 x 82 x 35 mm³
  • Pulverbeschichtung matt verkehrsweiß RAL 9016
  • Zwei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung
Technische Zeichnung

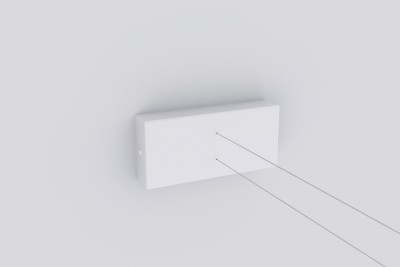

Baldachin eckig L

Zweiteiliger Baldachin zur Deckenmontage

  • Ausführung eckig für Aufnahme 150W Netzteil
  • Außenmaße 235 x 82 x 40 mm³
  • Pulverbeschichtung matt verkehrsweiß RAL 9016
  • Zwei stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung
Technische Zeichnung

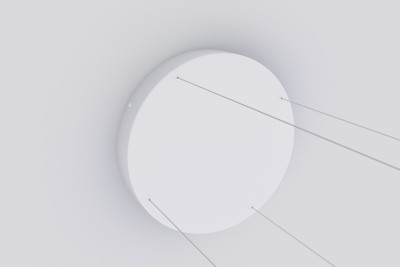

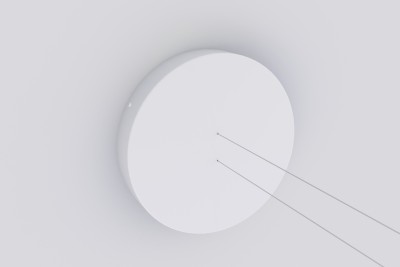

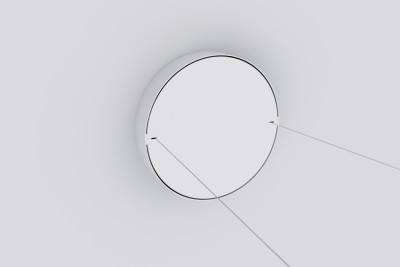

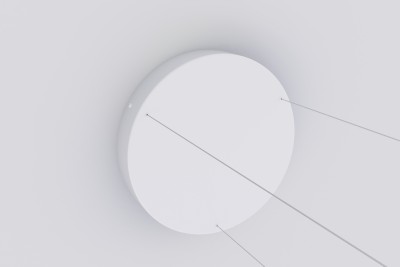

Baldachin rund

Zweiteiliger Baldachin zur Deckenmontage

  • Ausführung rund für Aufnahme 65W oder 150W Netzteil
  • Durchmesser 220 mm, Höhe 40 mm
  • Pulverbeschichtung matt verkehrsweiß RAL 9016
  • Zwei, drei oder vier stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung
Technische Zeichnung Zweipunkt Abhängung

Leuchtenbefestiger

Zweiteilige Abdeckung für verdeckte Hohlraummontage

  • Ausführung rund für lose Aufnahme 65W oder 150W Netzteil in verdecktem Hohlraum
  • Durchmesser Abdeckung 123 mm, Höhe 3,5 mm
  • Weiße Kunststoffabdeckung mit Magnetbefestigung
  • Zwei, drei oder vier stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgung
Technische Zeichnung

Zweiteilige Abdeckung für verdeckte Hohlraummontage mit senkrechter Netzteilbefestigung

  • Ausführung rund für Aufnahme 150W Netzteil
  • Durchmesser Abdeckung 123 mm, Höhe 3,5 mm
  • Weiße Kunststoffabdeckung mit Magnetbefestigung
  • Zwei, drei oder vier stromführende Abhängepunkte, abgestimmt auf Montage der Stromversorgun
Technische Zeichnung
